雙頭火花機機械特點：
● 主機采用有限元技術分析，優良的強韌鑄鐵，結構加強筋的科學合理布局，使得床身、立柱獲得了高剛性和較小的熱變形，從而使得機床實現了高精度、高速度的加工性能；

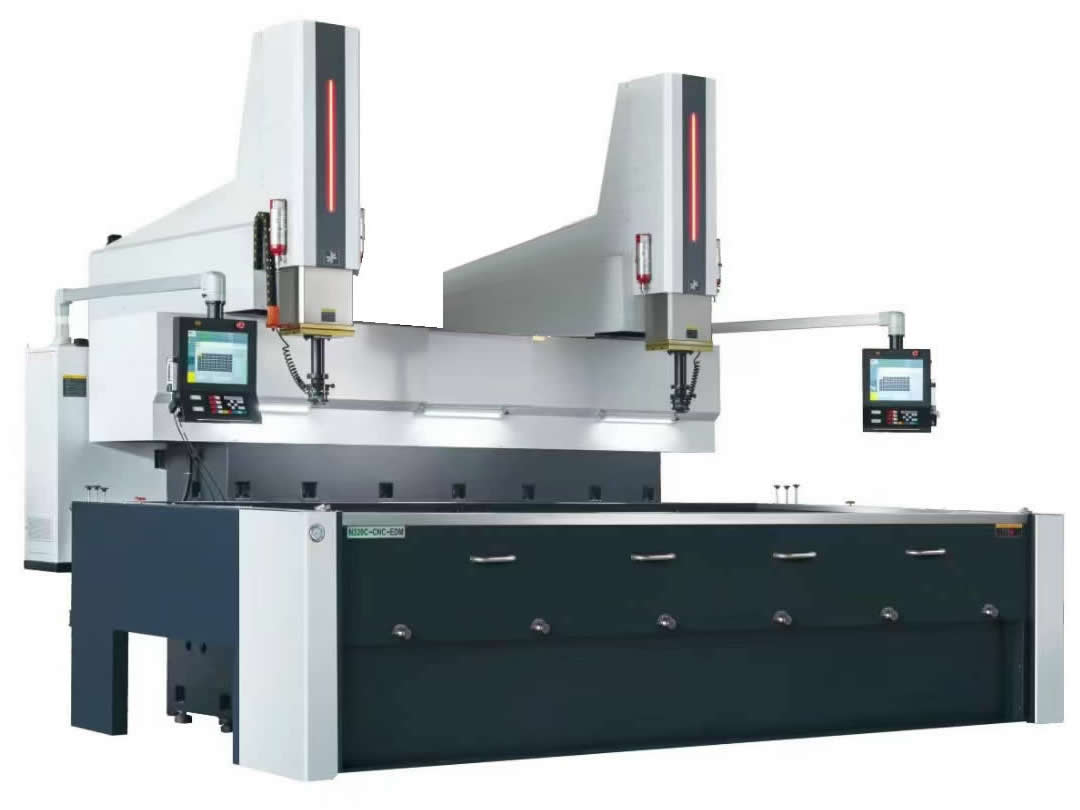

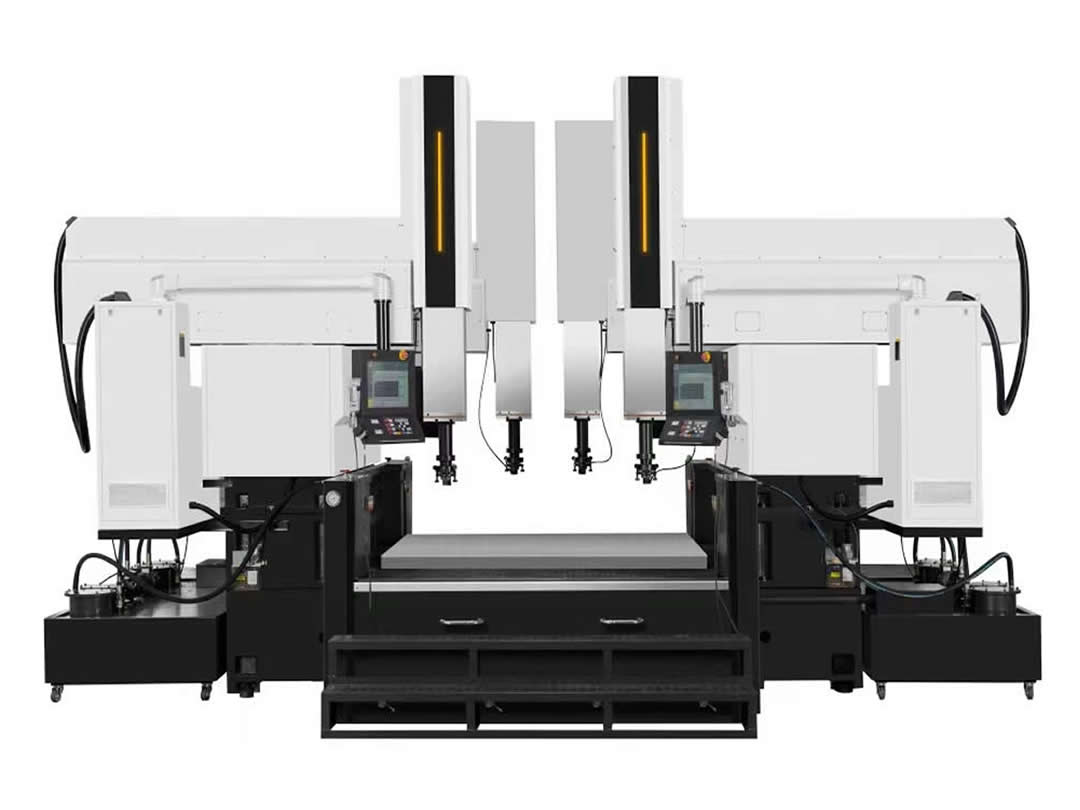

● 雙頭機結構為雙牛頭式，兩個立柱對稱布置在床身兩側，每個立柱上安裝一個獨立的主軸頭（Z軸）。結構剛性好，熱對稱性好，兩個主軸間無機械耦合干擾。卓越的整體剛性和穩定性，有效抵抗加工力，保證雙頭加工的長期精度一致性。
● 雙立柱主軸設計，每個主軸擁有獨立的運動控制系統和放電電源，能夠同時、獨立且精確地控制兩個主軸的所有運動軸和放電過程，可實現最靈活的加工。
● 采用固定工作臺的形式，承重能力大，不會因工作臺面荷重而影響加工精度，更適合大、中型模具的加工；
● 工作液槽采用向下拉的手控門設計，節省操作空間，集中潤滑系統設計，有利于機床的維護和保養；
● 采用自動供油系統，可自行設定供油量及供油間隔，保證其運動順暢。
● 全新的電火花數控系統搭載了Windows7嵌入式操作系統，多軸聯動功能（可支持六軸聯動選配）；
● 安全控制功能：過載保護、代碼語法檢測、油位控制、油溫控制、自動滅火器。
主要技術參數
項目 | 說明 |
工作臺尺寸 | 2000*1000 mm |
X、Y、Z行程 | 2*1200*800*600mm（雙頭） 1950*800*600mm（單頭） |
加工液槽內部尺寸 | 3500*1800*650mm |
承重最大電極重量 | 450kg |
工作臺承重量 | 6500kg |
機床重量 | 15000kg |
機床外形尺寸 | 3890*4400*3590mm |
電極板至工作臺面距離（最小/最大） | 650/1250 mm |
定位精度 | ≤0.008mm |
重復定位精度 | ≤±0.004mm |
油槽開閉方式 | 下拉式 |
工作液箱容積 | 4900L |
電源柜類型 | 懸臂版 |
顯示屏 | 液晶屏/ TFT-LCD顯示方式 |
操作系統 | Windows |
系統語言 | 中、英 |
輸入方式 | 觸摸屏、鍵盤、U盤、局域網 |
最小驅動單位 | 0.001mm |
控制軸數 | 三軸三聯動 |
總輸入功率 | 9KVA（單頭），2*9KVA（雙頭）， |
輸入電源 | 3-380V 50Hz |
最大加工電流 | 50A |
最佳表面粗糙度 | ≤0.2um |
最小電極損耗 | 0.1% |
最高生產率 | ≥530mm3/min |
